Qu'est-ce qu'une vanne de porte parallèle?

Une soupape de porte parallèle est un type de vanne couramment utilisé dans diverses applications industrielles pour contrôler l'écoulement des fluides, tels que les liquides et les gaz. En tant que fournisseur de soupape de porte, je suis bien versé dans les fonctionnalités, les principes de travail, les avantages et les applications des vannes de porte parallèles, et je suis ravi de partager ces connaissances avec vous.

Structure et composants

La structure de base d'une soupape de porte parallèle se compose d'un corps de soupape, de deux disques de porte parallèle, d'une tige et d'un capot. Le corps de soupape est le boîtier extérieur qui abrite tous les composants internes et fournit un passage pour le liquide. Il est généralement composé de matériaux comme la fonte, de l'acier au carbone ou de l'acier inoxydable, selon les exigences d'application. Par exemple, dans des environnements à haute pression et à haute température, l'acier au carbone est un choix populaire en raison de son excellente résistance et de sa durabilité.

Les deux disques de porte parallèle sont les composants clés qui contrôlent l'écoulement. Ils sont plats et se déplacent parallèles les uns aux autres dans le corps de la valve. Lorsque la soupape est ouverte, les disques de porte sont rétractés dans le capot de soupape, permettant au fluide de passer à travers la vanne sans obstacle. Inversement, lorsque la valve est fermée, les disques de porte se réunissent et scellent contre les sièges de la valve, empêchant l'écoulement de fluide.

La tige est utilisée pour faire fonctionner les disques de porte. Il peut être en hausse ou non en hausse. Dans une soupape de porte parallèle de tige montante, la tige se déplace de haut en bas lorsque la valve est ouverte ou fermée, fournissant une indication visuelle de la position de la valve. Dans une valve de tige non croissante, la tige tourne en place et les disques de porte se déplacent le long des filetages de la tige.

Le capot est le couvercle qui scelle le haut du corps de la valve. Il donne accès aux composants internes pour l'entretien et la réparation. Il existe différents types de conceptions de capot, telles que des bonnets boulonnés et des bonnets soudés. Les bonnets boulonnés sont plus courants car ils permettent un démontage et une inspection faciles.

Principe de travail

Le fonctionnement d'une soupape de porte parallèle est relativement simple. Lorsque la vanne doit être ouverte, la tige est tournée dans un compteur dans le sens horaire. Cela fait que les disques de porte se séparent et se rétractent dans le capot de soupape, créant un passage ouvert pour le fluide. Le fluide peut ensuite circuler librement à travers la valve de l'entrée à la sortie.

Lorsque la soupape doit être fermée, la tige est tournée dans le sens horaire. Les disques de porte sont poussés ensemble et forcés contre les sièges de soupape, créant un joint serré. Cela arrête l'écoulement de fluide à travers la valve. La conception parallèle des disques de porte garantit que la force d'étanchéité est répartie uniformément, ce qui entraîne un joint fiable et efficace.

Avantages des vannes de porte parallèles

• Basse pression: L'un des principaux avantages des soupapes de porte parallèle est leur baisse de basse pression lorsqu'elles sont complètement ouvertes. Étant donné que les disques de porte se rétractent complètement dans le capot de soupape, le chemin d'écoulement est essentiellement droit, avec une obstruction minimale. Cela les rend adaptés aux applications où un débit élevé et une faible consommation d'énergie sont nécessaires.
• Bi - flux directionnel: Des soupapes de porte parallèle peuvent être installées pour un flux bifurtif, ce qui signifie que le fluide peut circuler à travers la vanne dans les deux sens. Cette flexibilité les rend utiles dans les systèmes où la direction d'écoulement peut changer ou dans les applications où la vanne doit être utilisée dans différentes orientations.
• Bonnes performances d'étanchéité: La conception parallèle des disques de porte et l'utilisation de matériaux d'étanchéité appropriés garantissent une bonne performance d'étanchéité. Lorsque la soupape est fermée, les disques de porte forment un joint serré contre les sièges de soupape, empêchant les fuites. Ceci est crucial dans les applications où les fuites peuvent provoquer des risques de sécurité ou une pollution environnementale.
• Conception simple et maintenance facile: La conception des soupapes de porte parallèle est relativement simple, avec moins de pièces mobiles par rapport à certains autres types de vannes. Cela les rend faciles à installer, à utiliser et à maintenir. L'entretien régulier implique généralement de vérifier la tige pour l'usure, de lubrifier les fils et d'inspecter les surfaces d'étanchéité pour les dommages.

Applications

Les vannes de porte parallèle sont largement utilisées dans une variété d'industries en raison de leurs caractéristiques uniques.

• Industrie du pétrole et du gaz: Dans l'industrie du pétrole et du gaz, des vannes de grille parallèles sont utilisées dans les pipelines pour transporter du pétrole brut, du gaz naturel et des produits raffinés. Ils sont également utilisés dans les raffineries et les plantes pétrochimiques pour contrôler l'écoulement de divers fluides dans les unités de traitement. Par exemple, dans un oléoduc brut, des soupapes de porte parallèles peuvent être utilisées pour isoler les sections du pipeline pour les fermetures de maintenance ou d'urgence.
• Production d'électricité: Dans les centrales électriques, les soupapes de grille parallèles sont utilisées dans les systèmes de vapeur, les systèmes d'approvisionnement en eau et de drainage et les systèmes d'eau de refroidissement. Ils conviennent aux applications à haute pression et à température élevée, comme dans les lignes de vapeur d'une centrale thermique.
• Traitement et distribution de l'eau: Les soupapes de grille parallèles sont couramment utilisées dans les usines de traitement de l'eau et les réseaux de distribution de l'eau. Ils sont utilisés pour contrôler l'écoulement de l'eau dans les tuyaux, isoler les sections du réseau pour la maintenance et réguler la pression dans le système.

Comparaison avec d'autres vannes de porte

Il existe d'autres types de vannes de porte, telles que les vannes de porte de coin. Bien que les soupapes de porte parallèle et les soupapes de grille de cale soient utilisées pour le contrôle OF-Contrôle de l'écoulement du fluide, il existe quelques différences entre elles.

• Mécanisme d'étanchéité: Les vannes de porte de coin utilisent un disque de porte en forme de coin qui est forcé entre deux sièges inclinés pour créer un joint. En revanche, les soupapes de porte parallèle utilisent deux disques de porte parallèle qui scellent contre des sièges plats. Le mécanisme d'étanchéité de la valve parallèle est généralement considéré comme pardonnant plus les irrégularités du siège et moins susceptible de rester coincé.
• Résistance à la pression et à la température: Les soupapes des porte-coins sont souvent mieux adaptées aux applications à haute pression et à haute température en raison de leur capacité à générer une force d'étanchéité élevée. Cependant, les soupapes de grille parallèles peuvent également être conçues pour gérer les conditions de pression élevée et de température élevée, en particulier lorsqu'elles sont faites de matériaux appropriés.
• Caractéristiques de flux: Comme mentionné précédemment, les soupapes de porte parallèle ont une chute de pression plus faible lorsqu'elles sont complètement ouvertes par rapport aux vannes de porte de coin. Cela les rend plus adaptés aux applications où un débit élevé est nécessaire.

Types spéciaux de vannes de porte parallèle

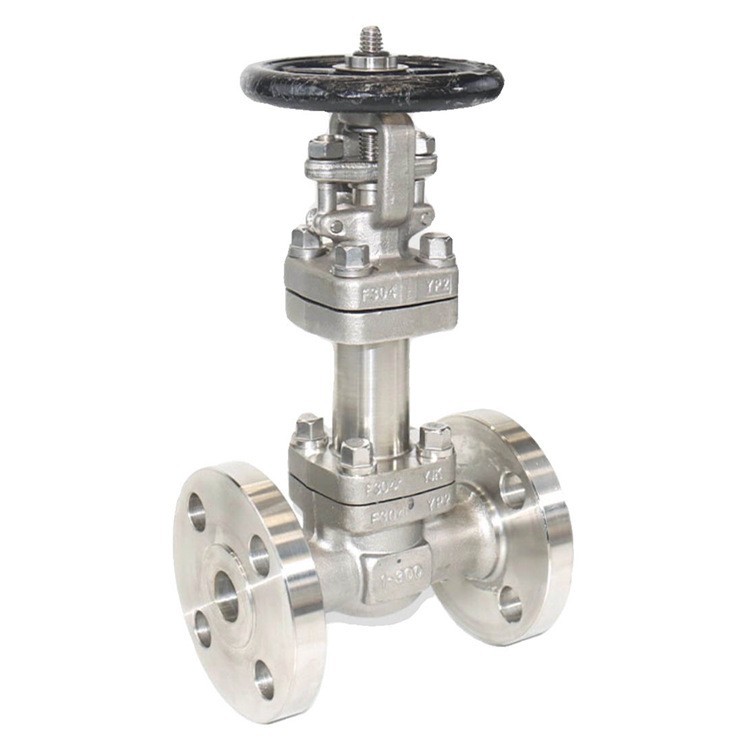

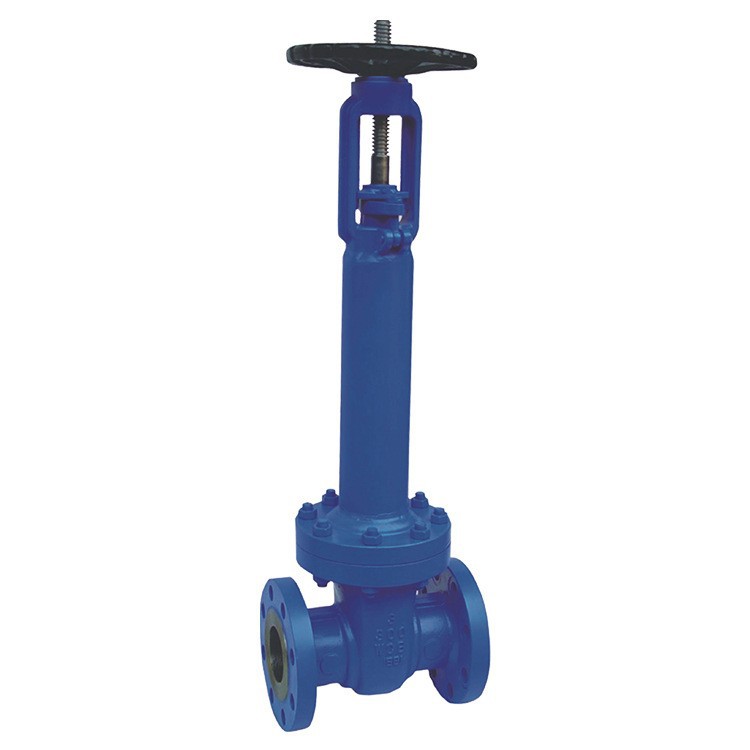

Un type spécial de soupape de grille parallèle est leSoupape de porte d'étanchéité à bec en acier en carbone. Cette valve est conçue avec un sceau de soufflet pour éviter la fuite du liquide le long de la tige. Le soufflet agit comme un joint secondaire, offrant une couche supplémentaire de protection contre la contamination environnementale et garantissant la sécurité du système. L'acier au carbone est utilisé pour le corps de la valve et d'autres composants, ce qui donne à la valve une bonne résistance et une résistance à la corrosion. Il est couramment utilisé dans les applications où les fuites ne peuvent pas être tolérées, comme dans les usines de traitement chimique et les centrales nucléaires.

Conclusion

En conclusion, les soupapes de grille parallèles sont un type important de vanne avec un large éventail d'applications dans diverses industries. Leur chute de basse pression, le débit bifarente, les bonnes performances d'étanchéité et leur conception simple en font un choix populaire pour contrôler l'écoulement des fluides. En tant que fournisseur de soupapes de porte, je comprends les besoins spécifiques des différentes industries et peut fournir des vannes de porte parallèles de haute qualité qui répondent à vos besoins.

Si vous avez besoin de vannes de porte parallèles ou si vous avez des questions sur la sélection et l'application des soupapes, n'hésitez pas à me contacter. Je suis plus qu'heureux de vous aider à trouver la bonne valve pour votre projet et à vous guider à travers le processus d'approvisionnement.
