Comment vérifier l'étanchéité d'une valve de globe cryogénique?

En tant que fournisseur réputé de valves de globe cryogénique, je comprends l'importance critique d'assurer l'étanchéité de ces valves dans les applications cryogéniques. Les soupapes de globe cryogénique sont conçues pour gérer des températures extrêmement basses, et toute fuite peut entraîner des risques de sécurité importants, une perte de produit et des inefficacités opérationnelles. Dans cet article de blog, je partagerai certaines méthodes essentielles et meilleures pratiques sur la façon de vérifier l'étanchéité d'une valve de globe cryogénique.

Comprendre l'importance de l'étanchéité des valves dans les environnements cryogéniques

Les applications cryogéniques impliquent la manipulation de gaz liquéfiés tels que l'azote liquide, l'oxygène liquide et le gaz naturel liquide (GNL), qui sont stockés et transportés à des températures extrêmement basses, souvent inférieures à -150 ° C. À ces températures, les propriétés physiques des matériaux changent de manière significative, et même une petite fuite peut provoquer une vaporisation rapide du liquide cryogénique, conduisant à la construction de la pression, à la formation de gel et aux dommages potentiels à l'équipement environnant.

De plus, les fluides cryogéniques sont souvent inflammables, explosifs ou asphyxistes. Une valve qui fuyait peut constituer une menace sérieuse pour la sécurité du personnel et l'intégrité de l'ensemble du système cryogénique. Par conséquent, les vérifications régulières et précises de l'étanchéité sont cruciales pour maintenir la fiabilité et la sécurité des opérations cryogéniques.

Pré - Vérifier les préparatifs

Avant d'effectuer une vérification de tension sur une valve de globe cryogénique, il est essentiel de prendre quelques étapes préparatoires:

1. Précautions de sécurité: Assurez-vous que toutes les procédures de sécurité sont suivies. Portez un équipement de protection personnel approprié (EPI), y compris des gants cryogéniques, des lunettes et des vêtements de protection. Assurez-vous que la zone de travail est bien - ventilée pour empêcher l'accumulation de vapeurs cryogéniques.
2. Isolement du système: Isoler la valve du système cryogénique pour empêcher l'écoulement du liquide cryogénique pendant la vérification. Fermez toutes les soupapes en amont et en aval et soulagez toute pression dans la chambre de soupape.
3. Inspection visuelle: Effectuer une inspection visuelle de la valve pour tout signe évident de dommages, tels que des fissures, des bosses ou des connexions lâches. Vérifiez le corps de la valve, la tige, le capot et l'emballage pour toute usure ou déformation visible.

Méthodes de vérification de l'étanchéité des soupapes

1. Test de pression

Le test de pression est l'une des méthodes les plus courantes pour vérifier l'étanchéité d'une valve de globe cryogénique. Il existe deux principaux types de tests de pression: le test hydrostatique et le test pneumatique.

• Test hydrostatique:

  • Procédure: Remplissez la chambre de soupape d'un fluide d'essai approprié, généralement de l'eau. La pression de test doit être réglée en fonction des spécifications de conception de la vanne, généralement 1,5 fois la pression de fonctionnement maximale. Appliquez la pression d'essai progressivement et maintenez-la pendant une période spécifiée, généralement 10 à 30 minutes.
  • Inspection: Vérifiez tous les signes de fuite autour du corps de la vanne, du capot, de la tige et des connexions. Recherchez des gouttes visibles, des suintements ou des changements dans la lecture du manomètre. S'il y a une chute de pression significative pendant le test, cela indique une fuite dans la valve.
  • Avantages et inconvénients: Le test hydrostatique fournit un moyen fiable de détecter les fuites, en particulier pour les vannes de grande diamètre. Cependant, cela nécessite une grande quantité de liquide d'essai et peut prendre du temps. De plus, l'eau peut ne pas convenir à toutes les applications cryogéniques, car elle peut geler à basse température.

• Test pneumatique:

  • Procédure: Utilisez un gaz, comme l'azote ou l'air, comme milieu de test. La pression de test est généralement inférieure à celle du test hydrostatique, généralement 1,1 fois la pression de fonctionnement maximale. Appliquez progressivement la pression d'essai et maintenez-la pour une période spécifiée.
  • Inspection: Utilisez une solution de savon ou un détecteur de fuite pour vérifier les fuites. Appliquez la solution de savon sur tous les points de fuite potentiels, tels que les joints de soupape et les connexions. S'il y a des bulles se forment, cela indique une fuite. Les détecteurs de fuite peuvent également être utilisés pour détecter de petites fuites en détectant la présence de gaz.
  • Avantages et inconvénients: Le test pneumatique est plus rapide et nécessite moins de milieu de test par rapport au test hydrostatique. Cependant, il peut ne pas être aussi précis dans la détection de petites fuites, et le gaz d'essai peut être dangereux s'il n'est pas géré correctement.

2. Détection de fuite de spectromètre de masse d'hélium

La détection des fuites de spectromètre de masse d'hélium est une méthode très sensible pour détecter les fuites extrêmement petites dans les vannes de globe cryogénique.

• Procédure: Placer la valve dans une chambre d'essai scellée et évacuer la chambre pour créer un vide. Ensuite, introduisez l'hélium gazier dans la chambre de soupape. Tout hélium qui s'échappe de la valve sera détecté par le spectromètre de masse.
• Inspection: Le spectromètre de masse mesure la concentration d'hélium dans la chambre d'essai. Si la concentration d'hélium dépasse la limite acceptable, elle indique une fuite dans la valve.
• Avantages et inconvénients: Cette méthode peut détecter les fuites aussi petites que 10 ^ - 9 mbar · l / s, ce qui le rend adapté aux applications où une détection de fuite élevée - de précision est requise. Cependant, il nécessite des équipements spécialisés et des opérateurs formés, et le processus de test peut être en temps de temps et coûteux.

3. Test de bulles

Le test de bulle est une méthode simple et coûteuse pour vérifier l'étanchéité d'une valve de globe cryogénique.

• Procédure: Appliquez une solution de savon à tous les points de fuite potentiels, tels que les joints de soupape, les connexions et la tige de soupape. Ensuite, appuyez sur la chambre de soupape avec une petite quantité de gaz.
• Inspection: Recherchez la formation de bulles à la surface où la solution de savon est appliquée. Si les bulles se forment, cela indique une fuite dans la valve.
• Avantages et inconvénients: Le test de bulle est facile à effectuer et ne nécessite pas d'équipement spécialisé. Cependant, il est moins sensible que les autres méthodes et peut ne pas être en mesure de détecter de très petites fuites.

Facteurs affectant l'étanchéité

Plusieurs facteurs peuvent affecter l'étanchéité d'une valve de globe cryogénique:

1. Matériaux d'étanchéité: Le choix des matériaux d'étanchéité est crucial pour maintenir l'étanchéité des soupapes dans les environnements cryogéniques. Des matériaux tels que PTFE (polytétrafluoroéthylène) et les composés à base de caoutchouc sont couramment utilisés en raison de leurs propriétés de résistance et d'étanchéité basse température. Cependant, les performances de ces matériaux peuvent se dégrader avec le temps, en particulier sous des cycles répétés de température et de changements de pression.
2. Conception de soupape: La conception de la vanne, y compris la conception du siège, l'emballage des tiges et le scellage de bonnet, peut également affecter son séjour. Une vanne bien conçue avec une géométrie et des dégagements de scellage appropriés est plus susceptible de maintenir la tension.
3. Installation et maintenance: Une installation incorrecte, comme un alignement incorrect ou un resserrement des boulons, peut entraîner des fuites dans la valve. L'entretien régulier, y compris la lubrification de la tige de soupape et le remplacement des composants d'étanchéité usés, est essentiel pour garantir une étanchéité à long terme de la valve.

Conclusion

La vérification de l'étanchéité d'une valve de globe cryogénique est une étape critique pour assurer la sécurité et la fiabilité des systèmes cryogéniques. En suivant les préparations pré-véritables appropriées et en utilisant des méthodes de vérification appropriées, telles que les tests de pression, la détection de fuite de spectromètre de masse d'hélium et les tests de bulles, les opérateurs peuvent détecter et aborder les fuites en temps opportun.

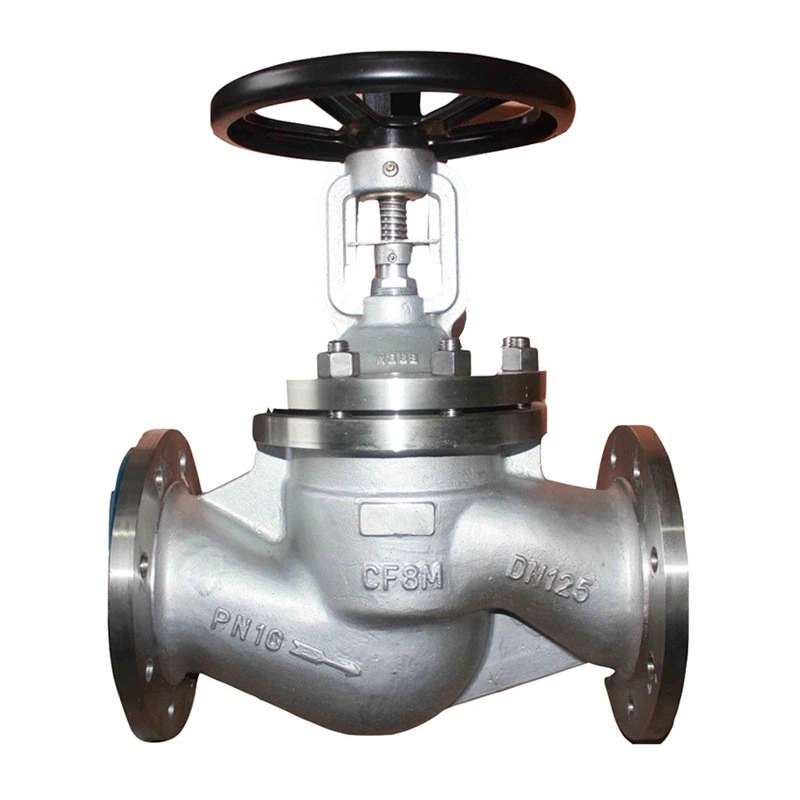

En tant que fournisseur de vannes de globe cryogéniques de haute qualité, nous proposons une large gamme de produits, notammentValve globe d'angle en acier en carbone,Valve de globe cryogénique en acier inoxydable, etSoupape de globe d'étanchéité à bec en acier au carbone. Nos vannes sont conçues et fabriquées pour répondre aux normes les plus élevées de l'industrie et sont rigoureusement testées pour l'étanchéité et les performances.

Si vous avez besoin de vannes de globe cryogéniques ou si vous avez des questions sur les vérifications de l'étanchéité des soupapes, n'hésitez pas à nous contacter pour les achats et à d'autres discussions. Nous nous engageons à vous fournir les meilleurs produits et support technique pour assurer le succès de vos applications cryogéniques.

Références

• ASME B16.34 - Vannes - Extrémité à bride, fileté et soudage
• API 598 - Inspection et test de la valve
• ISO 5208 - Vannes industrielles - tests de pression des vannes
