Comment fonctionne un robinet à tournant sphérique à port en V ?

Le robinet à tournant sphérique du port AV est un type spécialisé de robinet à tournant sphérique qui offre des capacités uniques dans les applications de contrôle de débit. En tant que fournisseur de vannes à bille à port en V, je suis ravi de partager avec vous le fonctionnement de ces vannes et leurs avantages dans diverses industries.

Structure de base d'un robinet à tournant sphérique à port en V

Le robinet à tournant sphérique du port AV se compose de plusieurs composants clés. La partie principale est la balle, dans laquelle est découpée une encoche en forme de V. Cette ouverture en forme de V est ce qui donne à la vanne son nom et ses caractéristiques particulières de contrôle du débit. La bille est logée à l'intérieur d'un corps de vanne, qui est généralement constitué de matériaux tels que l'acier inoxydable, l'acier au carbone ou d'autres alliages en fonction des exigences de l'application.

La valve possède également des sièges en contact avec la bille. Ces sièges sont conçus pour assurer une étanchéité parfaite lorsque la vanne est en position fermée. Il existe également des composants de tige et d'actionneur. La tige relie la balle à l'actionneur, qui est le dispositif qui contrôle le mouvement de la balle. Les actionneurs peuvent être manuels, électriques, pneumatiques ou hydrauliques, selon le niveau d'automatisation et de contrôle requis pour l'application spécifique.

Comment fonctionne le robinet à tournant sphérique V Port

Mécanisme d'ouverture et de fermeture

Le fonctionnement d’une vanne à bille à port en V est basé sur la rotation de la bille à l’intérieur du corps de la vanne. Lorsque l’actionneur est activé, il fait tourner la tige, qui à son tour fait tourner la bille. En position fermée, la bille est orientée de telle sorte que l'encoche en V ne soit pas alignée avec le chemin d'écoulement, et les sièges forment un joint étanche contre la bille, empêchant l'écoulement du fluide.

Lorsque l'actionneur fait tourner la bille, l'encoche en V commence à s'aligner avec le chemin d'écoulement. Le degré d'ouverture de la vanne est déterminé par l'angle de rotation de la bille. Par exemple, une rotation de 90 degrés à partir de la position fermée ouvrira complètement la vanne. La conception unique en forme de V de la bille permet un contrôle plus précis et proportionnel du débit par rapport à un robinet à tournant sphérique à passage intégral standard.

Contrôle de flux

L'un des principaux avantages d'un robinet à tournant sphérique à port en V réside dans ses excellentes capacités de contrôle du débit. L'encoche en V dans la bille crée une zone d'orifice variable lorsque la vanne s'ouvre. Lorsque la vanne commence tout juste à s'ouvrir, la petite extrémité de l'encoche en V permet le passage d'une très petite quantité de liquide. Au fur et à mesure que la vanne continue de s'ouvrir, la surface de l'orifice augmente de manière linéaire ou quasi linéaire, offrant un contrôle fluide et précis du débit.

Cette caractéristique rend les robinets à tournant sphérique à port en V idéaux pour les applications où une régulation précise du débit est requise, comme dans les usines de traitement chimique, les installations de traitement de l'eau et les systèmes CVC. Par exemple, dans un processus de mélange de produits chimiques, le robinet à tournant sphérique à port V peut être utilisé pour contrôler avec précision le flux de différents produits chimiques dans un récipient de réaction, garantissant ainsi le maintien des proportions correctes.

Avantages des vannes à bille à port en V

Contrôle précis du débit

Comme mentionné précédemment, la conception en forme de V de la bille offre un haut niveau de précision dans le contrôle du débit. Ceci est crucial dans les applications où même de petites variations de débit peuvent avoir un impact significatif sur le résultat du processus. Qu'il s'agisse de contrôler le débit d'un produit chimique corrosif ou d'une vapeur haute pression, le robinet à tournant sphérique à port en V peut fournir des résultats précis et cohérents.

Bonne capacité d'arrêt

Malgré l'accent mis sur le contrôle du débit, le robinet à tournant sphérique à port V offre également d'excellentes capacités d'arrêt. Lorsqu'ils sont complètement fermés, les sièges forment un joint étanche contre la bille, empêchant toute fuite. Ceci est important dans les applications où les fuites peuvent entraîner des risques pour la sécurité, une pollution environnementale ou une perte de produit.

Résistance à l'abrasion

De nombreuses vannes à bille à port en V sont conçues avec des matériaux offrant une bonne résistance à l'abrasion. L'encoche en V de la bille peut être constituée de matériaux durs tels que la céramique, qui peuvent résister aux effets érosifs des fluides abrasifs. Cela rend la vanne adaptée aux applications impliquant des boues, des poudres abrasives ou d'autres fluides susceptibles de provoquer l'usure des vannes standard.

Applications des vannes à bille à port V

Industrie chimique

Dans l'industrie chimique, les robinets à tournant sphérique à port en V sont utilisés pour une large gamme d'applications. Ils sont utilisés pour contrôler le flux de divers produits chimiques dans les pipelines, les réacteurs et les réservoirs de stockage. Les capacités précises de contrôle du débit de la vanne garantissent que la bonne quantité de produits chimiques est ajoutée au processus au bon moment, améliorant ainsi la qualité du produit et l'efficacité du processus. Par exemple, dans la production de produits pharmaceutiques, des robinets à tournant sphérique à port en V sont utilisés pour contrôler le flux d'ingrédients actifs et de solvants pendant le processus de fabrication.

Traitement de l'eau et des eaux usées

Dans les usines de traitement de l’eau et des eaux usées, les robinets à tournant sphérique à port en V sont utilisés pour contrôler le débit d’eau, de produits chimiques et de boues. Ils peuvent être utilisés pour réguler le débit d’eau dans les cuves de traitement, contrôler le dosage de produits chimiques comme le chlore ou les floculants et gérer le rejet des eaux traitées. Les matériaux résistants à la corrosion utilisés dans la construction de ces vannes les rendent adaptées aux environnements difficiles des installations de traitement de l'eau.

Industrie pétrolière et gazière

Dans l'industrie pétrolière et gazière, les robinets à tournant sphérique à port en V sont utilisés dans les opérations en amont, au milieu et en aval. Dans les applications en amont, ils sont utilisés pour contrôler le flux de pétrole et de gaz provenant des puits. Dans les opérations intermédiaires, ils sont utilisés dans les pipelines et les installations de stockage pour réguler le flux d'hydrocarbures. Dans les applications en aval, telles que les raffineries, ils sont utilisés pour contrôler le flux de divers produits pétroliers pendant le processus de raffinage.

Produits connexes

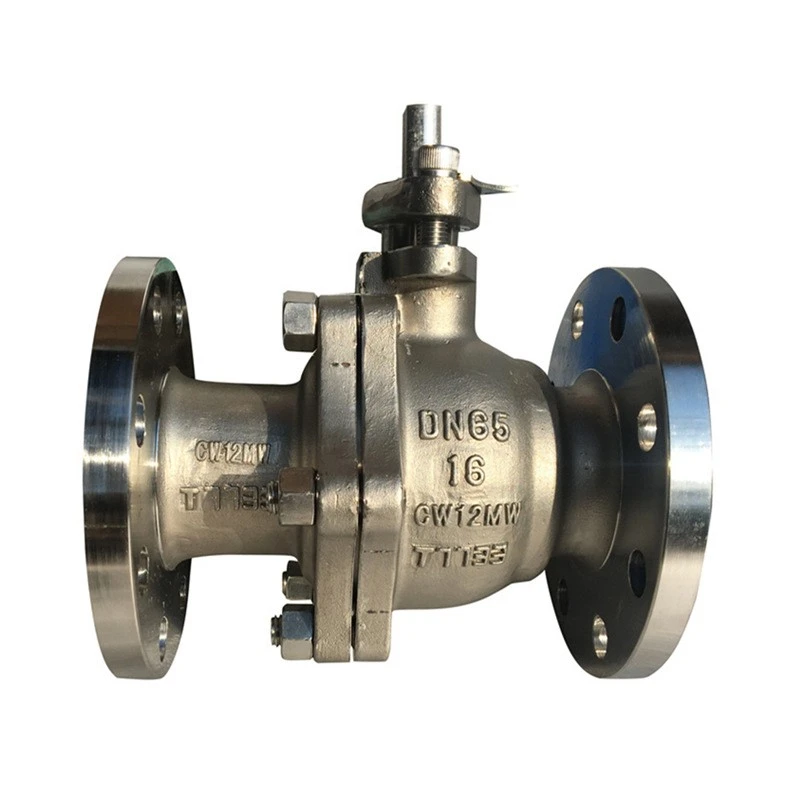

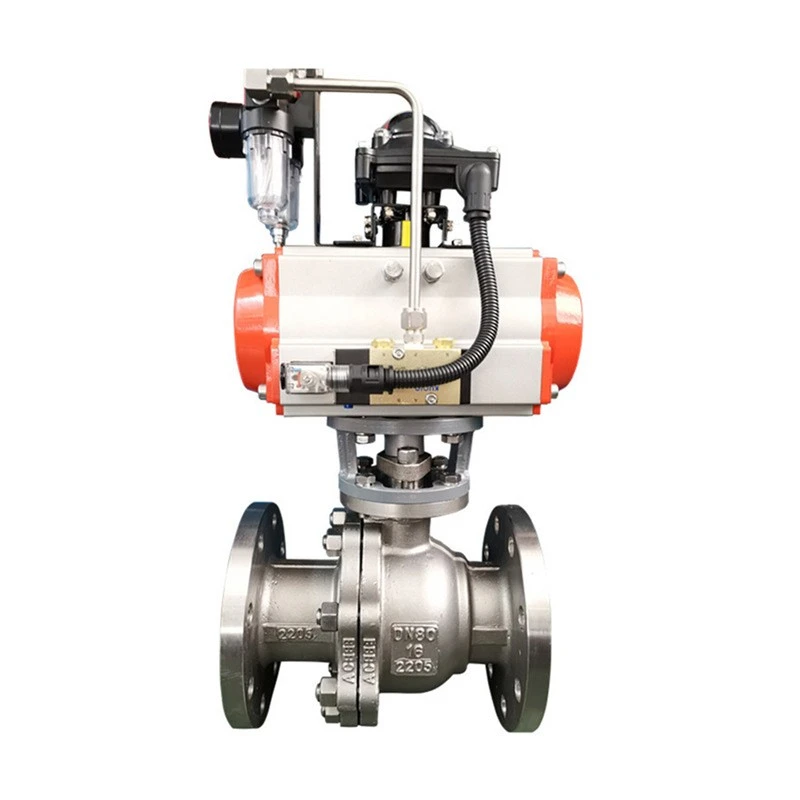

Si vous êtes intéressé par d’autres types de vannes à bille, nous proposons également une large gamme de produits. Par exemple, notreRobinet à tournant sphérique à bride en céramiqueest conçu avec des composants en céramique qui offrent une excellente résistance à la corrosion et à l’abrasion. NotreRobinet à tournant sphérique en acier duplexest fabriqué en acier duplex, qui offre une résistance élevée et une bonne résistance à la fissuration par corrosion sous contrainte. Et notreRobinet à bille à filetage en acier forgéest forgé pour les applications haute pression et dispose d'un raccord fileté pour une installation facile.

Contactez-nous pour l'approvisionnement

Si vous avez besoin de vannes à bille à port V ou de l'un de nos autres produits, nous vous invitons à nous contacter pour l'achat. Notre équipe d'experts peut vous fournir des informations détaillées sur les produits, une assistance technique et des prix compétitifs. Nous nous engageons à fournir des produits de haute qualité et un excellent service client pour répondre à vos besoins spécifiques. Que vous soyez un petit utilisateur ou une grande entreprise industrielle, nous avons la solution adaptée pour vous.

Références

• "Manuel de vannes : principes et applications" par J. Paul Tullis
• "Vannes industrielles : un guide de sélection et d'application" par Cameron Iron Works, Inc.
• Diverses normes industrielles et documents techniques liés à la conception et au fonctionnement des robinets à tournant sphérique.
